ESP32-C3 SuperMini antenna modification

JAKARTA — Modul ESP32-C3 SuperMini dijual sangat murah, sekitar €2, namun antena SMD bawaan menjadi hambatan serius untuk jangkauan WiFi yang layak. Seorang pengembang hardware menemukan solusi sederhana: menambahkan kawat perak berlapis sepanjang 31 mm yang meningkatkan kekuatan sinyal rata-rata 6 dB, bahkan hingga 10 dB di area tepi jangkauan.

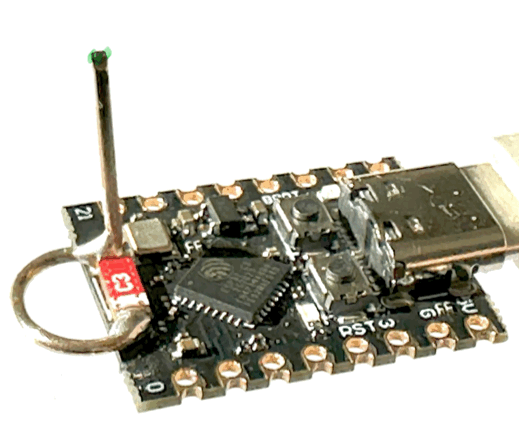

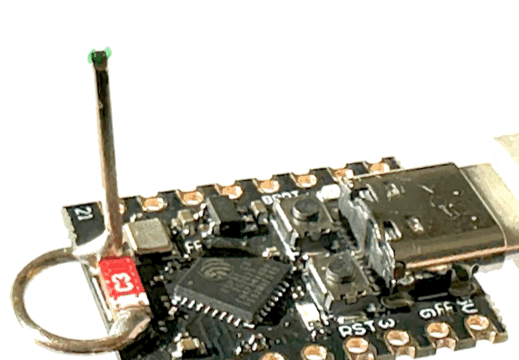

Modifikasi ini melibatkan kawat perak berdiameter 1,0 mm yang dikonfigurasi sebagai antena quarter-wavelength (λ/4). Bagian bawah kawat dibentuk menjadi loop horizontal berdiameter sekitar 8 mm (memanfaatkan sekitar 16 mm dari panjang total), sementara sisa 15 mm ditekuk ke atas secara vertikal.

Loop dibentuk dengan membungkus kawat di sekitar bor 5 mm, lalu kedua ujung loop diposisikan agar menyentuh terminal antena SMD asli.

Teknik Pemasangan yang Tepat

Proses penyolderan langsung ke antena SMD merupakan bagian krusial. Kawat baru disolder ke dua ujung antena SMD: pertama pada pin 50 Ohm (ujung kiri antena asli), kedua pada “hot” end lainnya. Pendekatan ini secara efektif membypass antena PCB bawaan sambil membiarkan antena lama tetap berada di papan—namun menjadi tidak efektif secara elektrik.

“Memastikan dua sambungan solder yang baik di kedua ujung antena PCB sangat penting,” menurut dokumentasi teknis modifikasi. Posisi kawat yang naik dari loop juga memerlukan perhatian khusus untuk hasil optimal.

Antena SMD CrossAir CA-C03 asli pada ESP32-C3 SuperMini memiliki keterbatasan inherent. Ukurannya yang kecil, material keramik dielektrik, dan geometri kompak membuat efisiensi radiasi RF lebih rendah dibanding antena kawat yang berdiri di udara.

Masalah lebih parah lagi: antena tidak ditempatkan di lokasi yang direkomendasikan manufaktur dalam datasheet. Sebaliknya, antena SMD dipasang terlalu dekat dengan ground plane dan komponen lain, yang menghalangi energi RF alih-alih meradiasikannya.

Hasil Uji Lapangan yang Jelas

Untuk mengevaluasi efektivitas, pengembang menggunakan WiFi logger kustom berbasis ANNEX32 BASIC yang membandingkan kekuatan sinyal (RSSI) antara dua modul ESP32: satu asli, satu termodifikasi. Kedua modul dipasang berdampingan di power bank portabel, diuji di berbagai lokasi dekat access point (AP).
